El interferómetro consta básicamente de dos tubos metálicos en U invertida e interconectados y tres manómetros de llama.La señal sonora, recogida mediante un resonador de Helmhol-tz, era transmitida a los tubos; uno de ellos tiene una longitud fija y el otro variable, con una escala calibrada en milímetros. Cada tubo acaba en un manómetro de llama y además la salida de ambos alimenta un tercer manómetro del mismo tipo. La longitud del tubo ajustable se modifica hasta que ambas señales están en fase lo que viene indicado por la altura de la tercera llama. Cada vez que la diferencia de longitudes varía en una longitud de onda, se manifiesta un máximo, mientras que las otras dos llamas permanecen a igual altura.
contenido_ficha_dcha

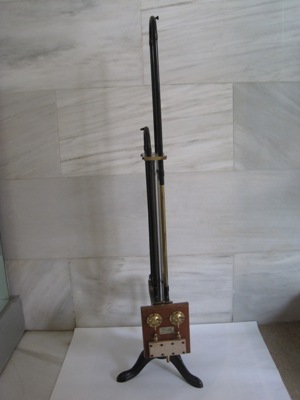

Interferómetro acústico de König
Placa metálica sobre el soporte de madera: "INSTRUMENTOS DE PRECISIÓN / B.PINILLA IBAÑEZ / APARTADO,20 - ZARAGOZA / TOPOGRAFÍA . GEODESIA .CIENCIAS" . Placa metálica sobre el brazo perpendicular al mástil: "Mechanische Werkstatten / E. Leybold s Nachfolger / Cöln a. Rhein"
